Описание

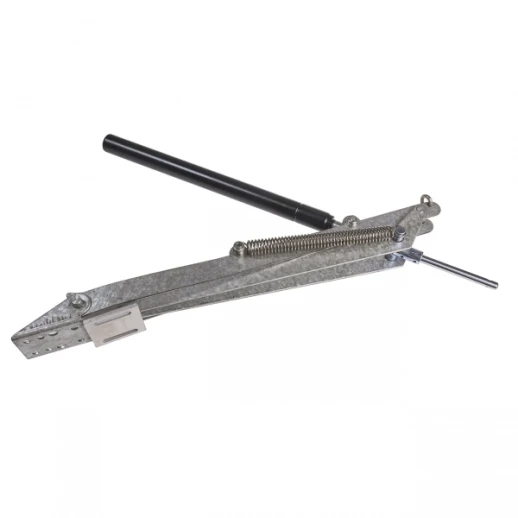

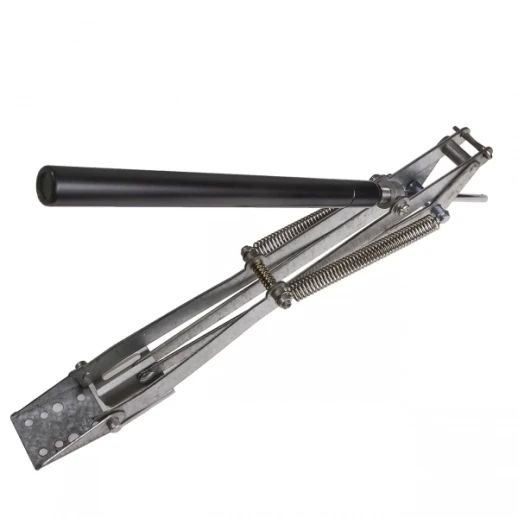

Данная модель термопривода ТП-02 предназначена для открывания форточек теплицы вверх. Усиленная конструкция позволяет выдерживать нагрузку до 7 кг. Простой и быстрый монтаж за счет усовершенствованной системы крепежей.

Параметры:

  • максимальное открытие окна 45 см
  • максимальный вес форточки 7 кг
  • температура закрытия - 22 градусов С (регулируется в пределах 5 градусов С)
  • температура открытия регулируется от 22 градусов С до 28 градусов С
  • полное открытие происходит при температуре 35 градусов С (регулируется в пределах 5 градусов С)

Особенности автоматического проветривателя ТП-02:

  • запрещается использовать термопривод при температурах ниже 7 и свыше 50 градусов С
  • форточка должна открываться и закрываться без заеданий и перекосов
  • при установленном термоприводе двери и форточки аккуратно открывать можно, а вот закрывать открытые - нельзя
  • при использовании необходимо контролировать наличие смазки на резьбовых и движущих соединениях, а также на штоке цилиндра. При необходимости смазывать машинным маслом
  • в конце лета необходимо демонтировать устройство, смазать и хранить в теплом сухом месте. Перед повторной установкой все детали необходимо еще раз смазать
  • регулировка температуры открытия происходит вращением цилиндра по/против часовой стрелки. Один оборот - корректировка на 0,5 градусов С

ОБРАТИТЕ ВНИМАНИЕ ПРИ МОНТАЖЕ!

Как показано на первом фото - направляющая штока должна смотреть в сторону от штока - это единственно правильное положение для работы.

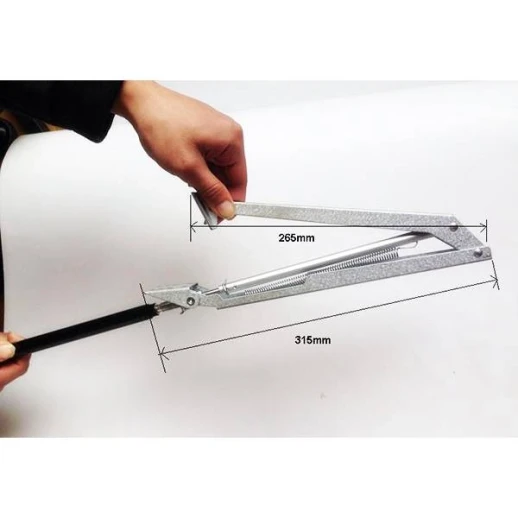

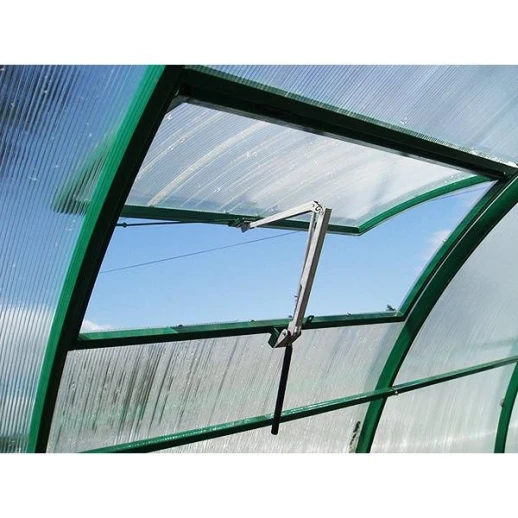

Термопривод ТП-02

На втором фото показан неправильный вариант - при таком креплении шток продавит стенки цилиндра и разрушит его. Данное крепление недопустимо т.к. шток не сможет полностью выдвигаться.

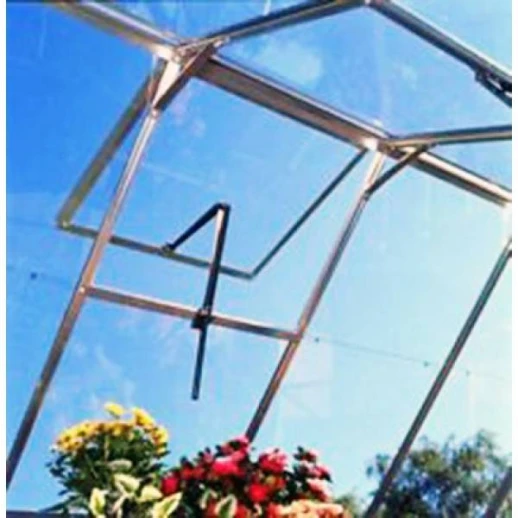

Термопривод ТП-02
Термопривод ТП-02

Составные части механизма (см. рис. 1)

  1. Цилиндр
  2. Кожух цилиндра/резьбовое кольцо
  3. Шток цилиндра
  4. Толкатель
  5. Шпилька
  6. Контргайка
  7. Рычаг «A»
  8. Рычаг «B»
  9. Кронштейн крепления к раме
  10. Кронштейн крепления к окну

Инструкции по сборке.

  1. Убедитесь, что вашей форточке в теплице ничего не мешает нормально открываться
  2. Вкрутите цилиндр в кожух с резьбовым кольцом (см. рис. 4), вставьте шток цилиндра в толкатель и зафиксируйте шпилькой через отверстия, “а” или “б” (см. рис. 5)
  3. Определитесь, на какое максимальное расстояние необходимо открыть окно. Если расстояние больше, чем 42 см, вставьте стопорную шпильку в отверстие "а" (см. рис. 5)
  4. Если вы хотите, чтобы окно открывалось максимум на 30 - 42 см, вставьте стопорную шпильку в отверстие "б"
  5. Прикрутите кронштейн рамы к каркасу теплицы (см. Рис. 7)
  6. Прикрутите кронштейн окна к оконной раме, окно должно быть закрыто - шток утоплен в цилиндре, (шток можно утопить, только если остудить цилиндр, например, в холодильнике)

ВНИМАНИЕ! Запрещено надавливать на шток с усилием более 7 кг

Регулировка:

Поворачивая цилиндр вы может регулировать начало открытия механизма в зависимости от необходимой температуры (см. Рис.8).

  • Поворачивая цилиндр по часовой стрелке, можно сделать выше/ раннее открытие
  • Поворачивая против часовой стрелки, можно сделать меньше/ позднее открытие
  • Один полный оборот соответствует примерно 0,5 градусов C

Хранение:

Смазывать все резьбовые и движущие соединение, а также шток цилиндра машинным маслом. Не забывайте проверять наличие смазки в течение всего лета

В конце лета необходимо демонтировать цилиндр, во избежание поломки. Хранить в сухом месте

При повторной установки, не забудьте смазать его

Важное замечание:

  1. Автоматический стеклоподъёмник не может быть использован при температурах ниже 7 и выше 50 градусов C
  2. Убедитесь, что ваша форточка открывается нормально, без заеданий и перекосов

Технические характеристики:

  • Максимальное открытие окна около 45 см
  • Температура полного открытия около 30 градусов C (в зависимости от настройки и нагрузки)
  • Максимальный вес форточки не более 7 кг
  • Температура открытия регулируется от 15 до 25 градусов C
Характеристики
Бренд
Нет бренда
Страна-изготовитель
Китай
Вес
600 г
