Готовое решение для тех, кто не хочет разбираться в схемах.
Удобное и простое решение для тех, кто:
- не силен в электрике;
- не хочет разбираться в схемах;
- имеет розеточные приборы, которые не хочет портить, отрезая вилки.
- Для чего нужно твердотельное реле:
Чтобы обезопасить розеточный таймер, терморегулятор или контроллер от неподходящей нагрузки, которая может испортить управляющий прибор.
Примеры неподходящей нагрузки:
- лампы накаливания и инфракрасные лампы (скачковая нагрузка);
- блоки питания (импульсная нагрузка);
- бытовые увлажнители воздуха (большинство из них имеют встроенные блоки питания);
- большое количество светодиодных ламп (от 10 штук на одну розетку. Драйверы ламп также имеют импульсную нагрузку);
- тепловые пушки;
- компрессор холодильника.
Какой вариант выбрать для своей задачи?
1) если управляемый прибор и сам контроллер работают и раздают 220В, то выбирайте реле типа АА. Для приборов мощностью до 1,5 кВт можно выбрать реле 10АА, до 4 кВт - реле 25АА, до 6 кВт - реле 40АА. При этом если оба прибора имеют вилки и розетки (например, розеточный таймер и фитолампы, или розеточный контроллер и бытовой увлажнитель воздуха), то имеет смысл выбрать вариант "с вилками и розеткой". Если же Вы планируете интегрировать эти приборы в какую-то конструкцию, и контроллер выбран клеммного типа, то выбирать стоит вариант на проводах.
2) если управляемый прибор работает от 220В, но контроллер управляет 12-36В, то Ваш выбор - реле типа DA. Для приборов мощностью до 1,5 кВт можно выбрать реле 10DА, до 4 кВт - реле 25DА. Здесь также можно выбрать вариант с вилками и розеткой, но поскольку с контроллера будет раздаваться 12-36В, там вряд ли будет вилка, так что ее можно будет срезать.
3) если и управляемый прибор, и контроллер используют нагрузку 12-36В, то выбрать нужно реле типа DD. Номинал реле подбирается делением мощности на потребляемый вольтаж. Здесь вариант с вилками и розеткой выбирать смысла нет, поскольку везде будет использоваться низковольтное оборудование.
Куда что подключать:

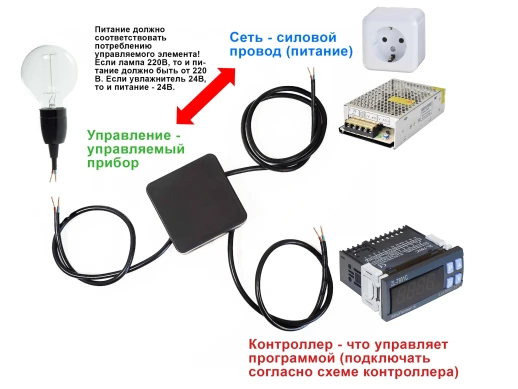

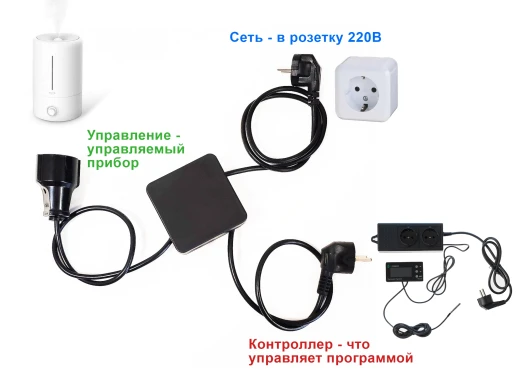

- Провод/вилка, отмеченный/ая наклейкой "Сеть", подключается к сети 220В или к сети 12-36В (в зависимости от выбранной комплектации реле);
- Провод/вилка, отмеченный/ая наклейкой "Контроллер", подключается устройству, которое будет управлять программой: таймеру, терморегулятору или контроллеру;
- К проводу/розетке, отмеченному/ой наклейкой "Управление", подключается прибор, которым Вы будете управлять, например, лампа, увлажнитель, нагреватель и тд.
